【KIS柯拉思利】外圆非包容轴承的概念及分类方式

外圆非包容轴承的概念

将轴承外圈装入轴承座孔、齿轮箱等包容体零件中,外圆被包容,内圈或外圈由扭矩驱动旋转的轴承称作常规轴承。

将轴承外圈不装入轴承座、齿轮箱等包容体零件中,外圆直接与(广义的)轨道接触,外圈靠摩擦力被动旋转的轴承称作外圆非包容轴承。

实质上,外圆非包容轴承是将滚动轮(或旋转轮)和常规滚动轴承外圈合为一体,配上密封圈等功能件后形成的滚动轴承单元

由行星齿轮、销轴、滚子所组成的行星齿轮轴承,也视作外圆非包容轴承。

为叙述方便,用英文 Outer CircularNon -inclusive Bearings 的缩写“OCNCB”代替“外圆非包容轴承”

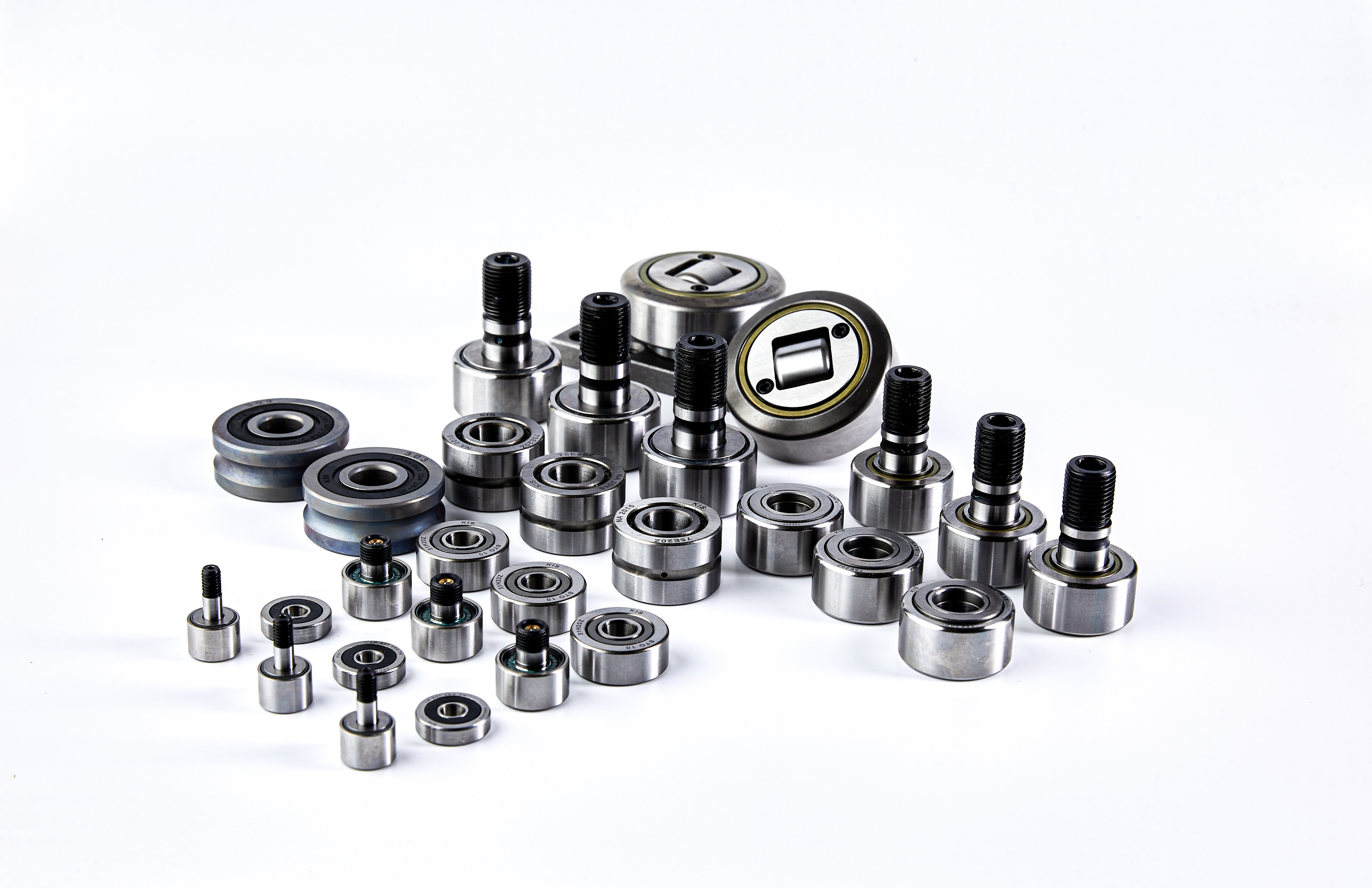

外圆非包容轴承OCNCB 的主体是滚轮轴承。滚轮轴承按滚动体可分为滚子(滚针) 滚轮轴承和球滚轮轴承;按结构形式可分为挡圈型和螺栓型;按有无保持架可分为有保持架型或满装滚动体型。滚轮轴承尺寸跨度很大,外径范围为10~500mm

滚轮

外圆非包容轴承的分类方式

外圆非包容轴承OCNCB 按照结构形式有多种分类方式下面简单介绍。

1. 外圆非包容轴承按照接触角分类

外圈滚()道与滚动体的接触角 a =0称为向心 OCNCB;

外圈滚()道与滚动体的接触角0,称为向心角接触(以下简称角接触)OCNCB

OCNCB 不存在 a>/4 的情况。

应用最广泛的是向心 OCNCB,角接触OCNCB 使用量在逐步增多3.1.2 按照外圈外圆形状分类


2. 外圆非包容轴承按照外圈外圆形状分

外圆直线形OCNCB1)外圆不修形( 即圆柱形,以下简称直线形); 2)大半径凸圆弧修形(凸圆弧半径远大于最大外圆半径以下简称圆弧修形);3)对数修形(或称优化的外圆形状)。

外圆凸圆弧形 OCNCB1)等半径凸圆弧,即外圆圆弧半径等于外圆最大半径,类似常规外球面轴承外圈; 2)小半径凸圆弧即外圆圆弧半径小于外圆最大半径,比较典型的是万向节用三销架滚针滚轮轴承和滚动导轨用双列角接触滚轮轴承。

外圆带凸缘形 OCNCB:单边带凸缘和双边带凸缘2种,凸缘内表面有的是工作面,有的是限制机架的轴向移动。

外圆有凹槽形 OCNCB


3.外圆非包容轴承按照滚动体分类

按照滚动体分为滚针 OCNCB、圆柱滚子OCNCB、圆锥滚子 OCNCB、球 OCNC

有时为了叙述方便,将滚针 OCNCB 和圆柱滚子 OCNCB 统称为滚子 OCNCB

按照滚动体列数分为单列、双列和多列。

圆柱滚子OCNCB 承载能力最强,圆锥滚子 OCNCB 次之,滚针 OCNCB 第三,球OCNCB 最弱。运行转速则与承载能力顺序相反。


4.外圆非包容轴承按照保持架分类

按照有无保持架分为满装滚动体和带保持架,保持架有铜保持架、钢保持架、尼龙保持架。


5.外圆非包容轴承按照滚动体轴向引导方式分类

按照滚针和圆柱滚子轴向引导的方式可以分为外圈挡边工作面引导、外挡圈端面引导、内圈挡边工作面引导、内挡圈端面引导。


6.外圆非包容轴承按照密封防尘方式分类

按照密封防尘方式可分为无密封防尘式、密封式和防尘式。


以上这些分类方式允许在不同应用场景中选择合适的OCNCB类型,以满足特定的需求。


如果您有外圆非包容轴承选型、维护和保养的问题欢迎咨询KIS柯拉思利!
