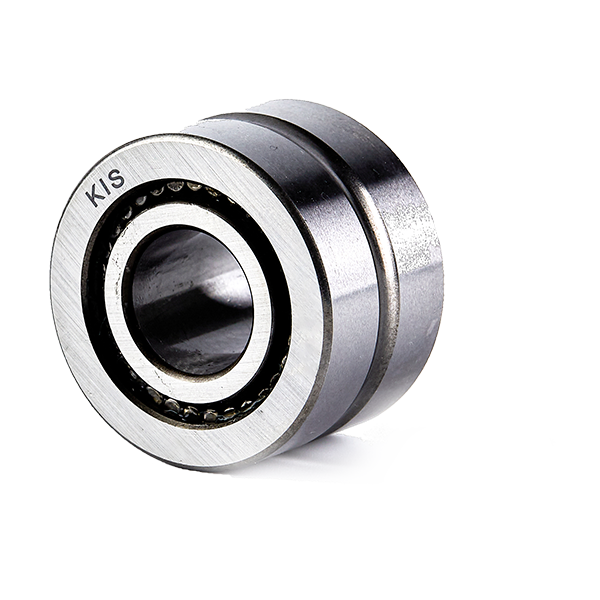

支承型滚轮

是安装在轴或螺栓上的单列或双列轴承单元。由具有特定外表面轮廓的较厚外圈和滚针及保持架组件或满装滚针、满装圆柱滚子组成。支承型滚轮可以承受较高的径向载荷和由于轻微不对中和倾斜运动产生的轴向力;适用于凸轮传动、床身轨道、输送设备等场合。支承型滚轮的类型包括带内圈或无内圈、双侧密封或开式等类型。

应用领域

凸轮传动、机床导轨、物料运输、冶金、矿上设备、铁路、农业、建筑等 。


【型录下载】 【在线客服


支承滚轮轴承产品系列

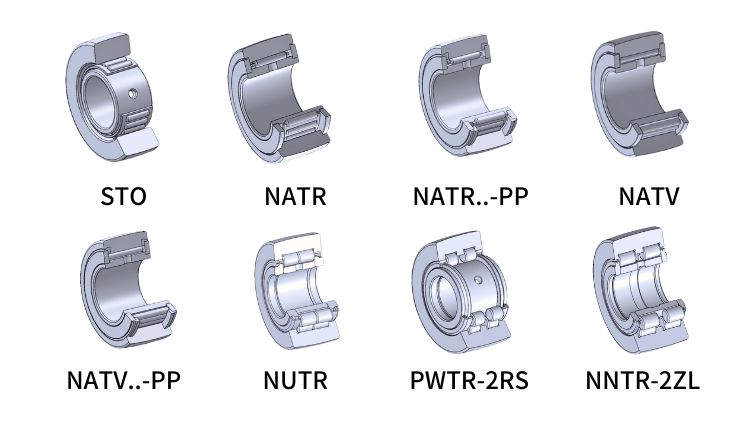

KIS支承滚轮的种类

KIS可为您提供以下类型的支撑滚子轴承:

RSTO/STO/RNA/NA/NATR/NATV/NUTR/PWTR/NNTR。

如果您需要定制产品,也可以联系KIS。


KIS支承滚轮尺寸范围

NATR/NATV尺寸范围:内径5-50mm,外径16-90mm,宽度12-32mm

NUTR/PWTR尺寸范围:内径15-50mm,外径35-110mm,宽度19-32mm

NNTR尺寸范围:内径50-130mm,外径130-310mm,宽度65-146mm

KIS滚轮轴承,KIS支承滚轮轴承


支承滚轮技术信息


密封:
支承型滚轮中,除了STO系列是开式结构不具密封外,其余系列均具有密封结构,并根据产品系列的不同,配置有不同形式的密封结构。密封形式可参考对应参数表。


润滑:
支承滚轮轴承出厂时,已经填充理基润滑脂,并能通过内圈进行再润滑,可采用等效润滑脂进行再润滑。如需特殊润滑材料,请联系KIS技术部门。


工作温度:
支承型滚轮的工作温度范围为-30“C到+140"C。带密封的轴承(后缀2RS和2RSR)和带尼龙保持架的轴承(后缀TV)工作温度范围为-30°C到+120°C受润滑脂和密封材料的限制,NATR.PP和NATV..-PP适合-30C到+100C工作温度范围如需特殊超过标准工作温度之产品,请联系KIS技术部门。


支承滚轮特点和优势



高径向载荷:

较厚的壁厚外圈不仅可以承受高径向载荷,而且可以减少作为滚子工作时的变形和弯曲应力。


可承受轴向载荷:

支承滚轮轴承可承受卸载或倾斜运行时可能产生的轴向载荷。


使用寿命长:

外圈表面的凸面设计可以大大改善,以应对外圈相对于工作轨道表面可能发生的倾斜,或需要最小化边缘应力的地方。


下载手册

筛选

型号
外径D
  • mm

  • mm

内径d
  • mm

  • mm

内圈宽度B
  • mm

  • mm

外圈宽度C1
  • mm

  • mm

节圆直径Fw
  • mm

  • mm

动态 (Crw N)
  • mm

  • mm

静态(C0rw N)
  • mm

  • mm

产品的更多详细参数,请咨询KIS了解
型号 外型尺寸(mm) 额定载荷
外径D 内径d 内圈宽度B 外圈宽度C 节圆直径Fw 动态(Crw N) 静态(C0rw N)
