螺栓滚轮轴承也就是带螺栓的螺栓轴滚轮轴承,也叫凸轮随动轴承,是滚轮轴承常用的一种结构类型。螺栓轴滚轮轴承外圈较厚,厚壁外圈带有弧度,内圈为一个实心轴,轴上有起固定作用的螺纹,滚动体为保持架组件或者满装滚动体组件,有单列、双列两种设计,载荷特性与支承滚轮轴承相同,曲线滚轮有带密封和开式,有偏心套和无偏心套的结构。
螺栓轴滚轮轴承(凸轮随动轴承)适合较重的径向负荷,由于外圈是由滚子来轴向引导,该轴承也能承受较重的轴向负荷,允许相对高速的运行。但是由于是满装滚子,需要经常补充润滑脂,可以通过芯轴两端以及芯轴体上的孔来加注润滑剂。

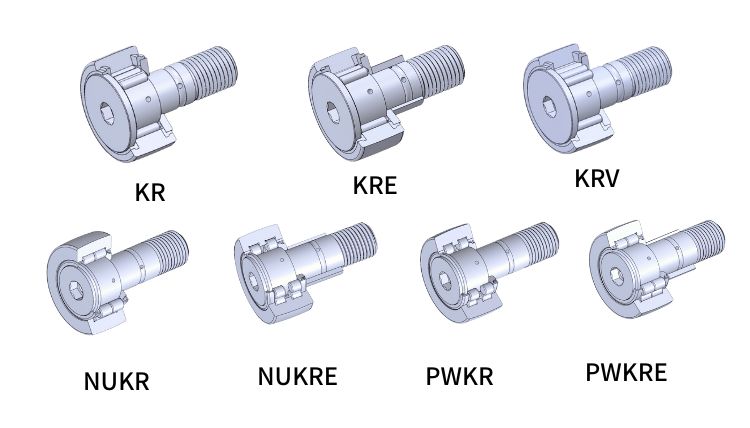

下面由KIS柯拉思利带您KIS柯拉思利带您了解螺栓滚轮轴承(凸轮随动轴承)的分类。
一、基本型NUKR系列螺栓轴滚轮轴承
螺栓轴滚轮轴承NUKR系列为满装双列圆柱滚子结构。
二、偏心套NUKRE系列螺栓轴滚轮轴承
螺栓轴滚轮轴承NUKRE系列和NUKR系列类似均为满装双列圆柱滚子结构,唯一不同的是NUKRE系列在螺栓轴上有一个偏心套。
三、双滚道PWKR系列螺栓轴滚轮轴承
螺栓轴滚轮轴承PWKR系列和NUKR系列类似,均为满装双列圆柱滚子结构,唯一不同的是PWKR的外圈为双滚道,两列滚子是分开的。
四、PWKRE系列带偏心套螺栓型圆柱滚子滚轮轴承
带偏心套螺栓型圆柱滚子滚轮轴承PWKRE系列,具有螺栓型内轨道的轴,外圈两侧具有整体式挡边,双列满装圆柱滚子配置。
五、KR系列螺栓轴滚轮轴承
KR系列螺栓轴滚轮轴承为滚针保持架组件轴承,外圈经由螺栓上的挡边和固定在螺栓上的挡圈被轴向引导,可以承受较重的载荷和中转速。由于轴承内部有较多的贮脂空间,所以润滑周期得以延长。KR和NUKR类似,不同的是KR两端均有挡圈,而NUKR只有一端有挡圈。
六、KRV系列螺栓轴滚轮轴承
KRV系列螺栓轴滚轮轴承为满装滚针轴承,外圈经由螺栓上的挡边和固定在螺栓上的挡圈被轴向引导,可以承受较重的载荷但较低的转速,但必须经常添加润滑脂。KRV和NUKR类似,不同的是KRV两端均有挡圈,而NUKR只有一端有挡圈。
螺栓轴滚轮轴承(凸轮随动轴承)一般为满装滚子结构,螺栓轴滚道部位经过淬火,为避免应力集中,滚轮的厚壁外圈外表面为弧形。外圈有两个整体挡边,轴向由滚子引导。螺栓轴头部和压装的侧挡圈通过滚子为外圈提供轴向支承。
如果您有螺栓轴滚轮轴承(凸轮随动轴承)选型、维护和保养的问题欢迎咨询KIS柯拉思利!
