小K说|机床主轴轴承布置(上)——机床主轴(工件主轴)

机床主轴封面

机床作为工业母机,在工业发展中的地位举足轻重。尤其伴随近年来中国智造的发展,机械产品不断向高精度、高性能、高可靠性的要求发展。机床作为机械产品加工的基础设备,也不断向复合、高速、智能、精密和环保的要求发展。

640

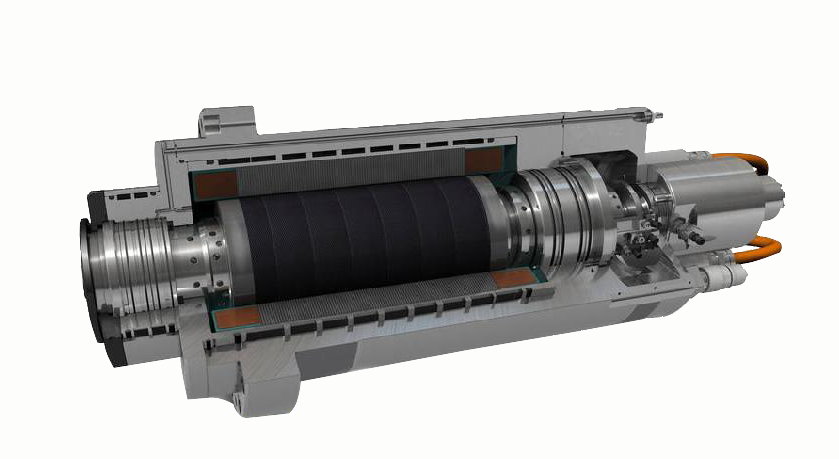

机床中最关键的部件之一是机床主轴或工作主轴,主轴的性能直接影响机床的切削量和加工精度。

主轴轴承作为主轴内重要的部件,对主轴的性能起着至关重要的作用。主轴轴承常用轴承类型包括角接触球轴承、双向推力角接触球轴承、向心和推力圆柱滚子轴承以及圆锥滚子轴承。


根据机床特点及性能要求,配置并正确布置合适的主轴轴承是保证主轴工作稳定性及精度的基础。

轴承配置准则通常需要考虑:刚性、摩擦性能、精度、转速适配性、润滑和密封等。


常见机床主轴(工件主轴)轴承布置


主轴结构一

640 (1)

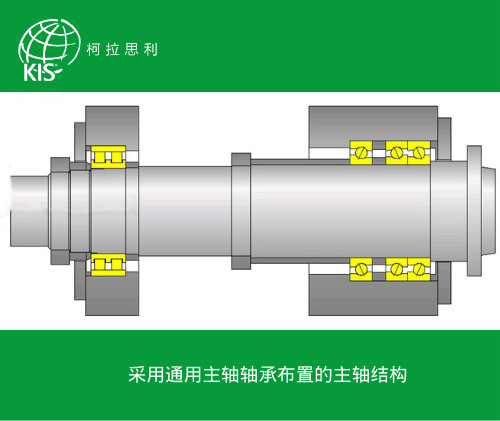

工作端-采用通用组配角接触球主轴轴承,可承受轴向和径向的联合载荷。

驱动端-采用密主轴专用单列或双列圆柱滚子轴承,只承受径向载荷。


主轴结构二

640

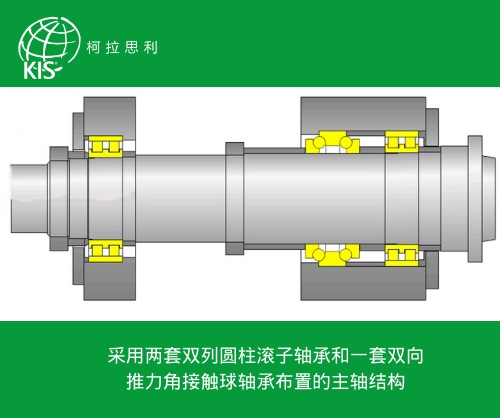

两套双列圆柱滚子轴承主要承受径向载荷

一套双向推力角接触球轴承主要承受轴向载荷

主轴结构


640 (2)

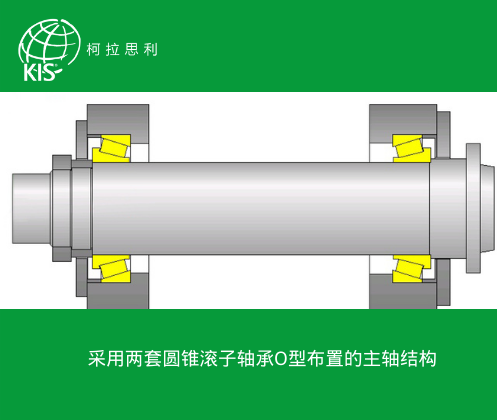

由两套圆锥滚子轴承承受轴向和径向载荷


如果您还想了解更多机床主轴知识

请联系我们

  +86-13601959506 (产品咨询)

  +86-13233995595 (技术咨询)

KIS的技术服务团队将为您答疑解惑!
