球轴承滚轮和滚子滚轮的区别，到底怎么选？

上一篇，我们认识了滚轮轴承。

它和普通轴承最大的不同，是轴承本身可以直接参与设备的滚动、承载和导向。

当我们进一步看KIS的滚轮轴承产品时，会发现一个很明显的区别：

有的滚轮内部使用钢球，有的则使用滚针或圆柱滚子。

为什么同样是滚轮轴承，却采用了不同的滚动体？

答案要从它们的结构和接触方式说起。

一、滚动体不同

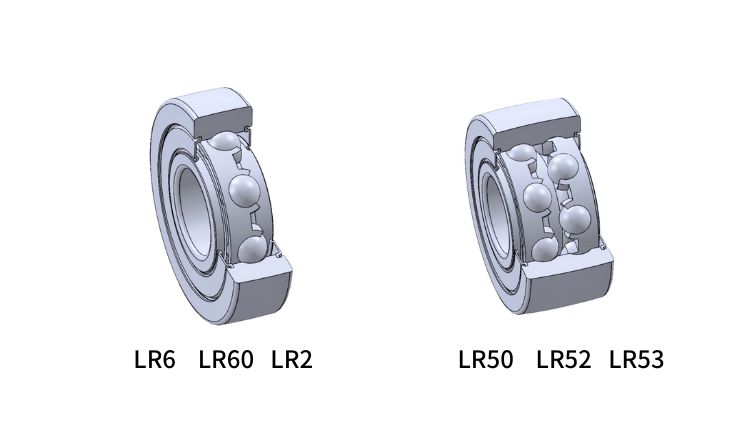

球轴承滚轮：里面是钢球

球轴承滚轮本质上是不可分离的单列或双列球轴承，采用较厚的外圈。

钢球与滚道之间形成点接触。

这种结构运行平稳性较好，部分带轴向定位结构的产品，还可以承受一定的双向轴向载荷。

球轴承滚轮可以设计成：

• 带内圈
• 带支撑螺栓
• 外圈带塑料罩

等不同结构。

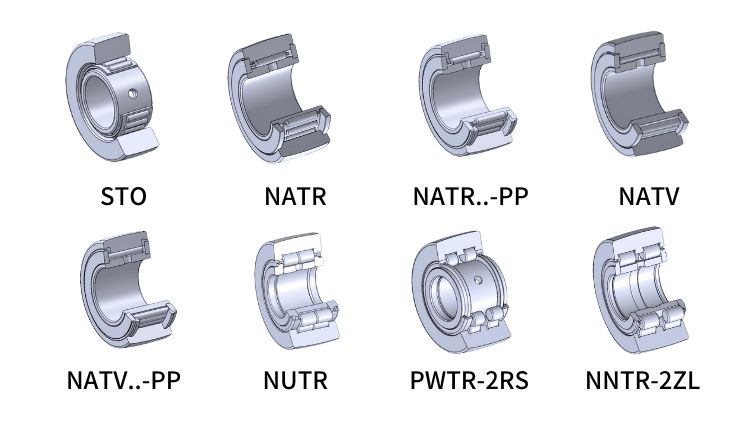

滚子型滚轮：里面是滚针或圆柱滚子

滚子型支承滚轮采用滚针或圆柱滚子作为滚动体。

它通常由较厚的外圈、滚针/圆柱滚子、保持架组件（或满滚子组件）组成。

与钢球的点接触不同，滚子与滚道之间形成线接触。

在相同尺寸条件下，线接触提供了更大的接触区域，使这类结构特别适合需要较高径向承载能力的应用。

二、接触形式不同

球轴承滚轮：钢球 → 点接触 → 更关注平稳滚动和多方向载荷适应

滚子型滚轮：滚针/圆柱滚子 → 线接触 → 更关注较高的径向承载能力

这不是“滚子一定比钢球好”，而是不同的滚动体，对应不同的设备工况。

三、外圈轮廓

球轴承滚轮的外圈轮廓

KIS的球轴承滚轮，外圈不只有一种形状。

冠状修形外表面：用于滚轮相对于支承轨道可能发生倾斜的情况。当存在一定倾斜时，冠状修形能帮助避免滚轮边缘产生过大应力。曲率半径为R=500mm。

圆柱形外表面：适用于滚轮与支承轨道保持较好对中的情况。KIS支承型滚轮中，采用圆柱形外表面的产品，型号后缀为X。

滚子型滚轮的外圈轮廓

KIS滚子型支承滚轮的外圈同样提供不同轮廓设计。

冠状修形外表面是滚子型滚轮中很重要的一种设计。当滚轮与轨道之间出现轻微倾斜或不对中时，冠状外圈能帮助避免边缘应力过大。外表面曲率半径一般为R=500mm，NNTR系列需参考具体型号参数表。

这类结构常用于凸轮传动、床身轨道、输送设备、直线运动机构等场景。

根据客户需要，也可提供具有圆柱形外表面外圈的轴承，轴承后缀X。

四、如何选型？

如果设备更关注：运行平稳、较低摩擦、速度适应性，并且需要承受一定的轴向载荷，可以重点了解球轴承滚轮。

如果设备更关注：较高的径向承载能力，并且滚轮需要长期沿着轨道、导轨或凸轮运行，可以重点了解滚子型滚轮。

但这不是简单的“轻载选球、重载选滚子”。实际选型需要结合载荷、速度、运动方式、轨道结构、安装方式以及是否存在不对中等因素综合判断。

五、一张表看懂两种滚轮轴承

六、KIS为什么要做不同结构？

工况不同，选择不同，

有的设备需要平稳运行，有的需要更高的径向承载能力，有的需要承受轴向载荷，有的需要适应轨道轻微倾斜，有的则需要通过螺栓轴直接安装。

滚轮轴承的价值，不在于简单地把普通轴承“做成一个轮子”，而是让滚动体、外圈轮廓和安装结构，都去匹配设备的实际运动方式。

这也是KIS柯拉思利在滚轮轴承产品设计中持续关注的方向。

滚轮轴承的选择其实不只是“钢球还是滚子”这么简单。

滚动体决定了滚轮更适合怎样的承载与运行需求，而安装结构，则决定了它如何真正装进设备。

KIS的滚轮轴承除了球轴承滚轮和滚子型滚轮，还提供了不同的安装结构，例如支承型滚轮和螺栓轴滚轮。

为什么有些滚轮轴承，还要把一根“螺栓轴”直接集成到轴承上？

这样设计，到底解决了什么问题？

下篇预告：螺栓轴滚轮，为什么要把轴直接做到轴承上？
